不銹鋼圓形砝碼的自動加載系統通常用于精密稱重設備（如天平、檢衡車等）的校準過程中，其原理涉及機械結構、傳感器控制和自動化技術的協同工作。以下是詳細的原理分析：
1. 系統組成
自動加載系統的核心組件包括：

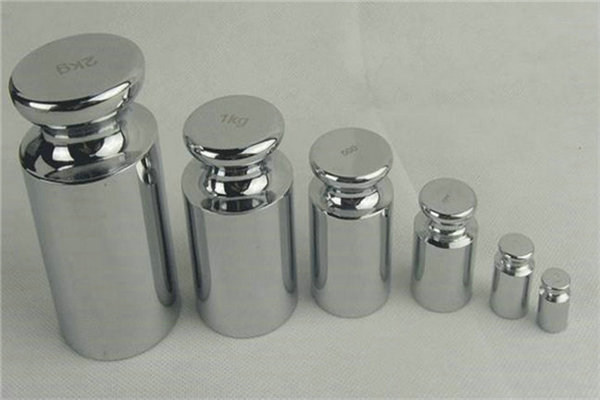

砝碼組：多個不同質量的不銹鋼圓形砝碼（如1g、10g、100g等），通常通過中心孔堆疊或排列在載盤上。
機械臂/升降機構：負責抓取、移動或釋放砝碼（可能采用電磁鐵、氣動夾爪或機械卡扣）。
驅動電機：步進電機或伺服電機，提供精準的位移控制。
傳感器：
位置傳感器（光電/霍爾傳感器）：檢測砝碼位置。
稱重傳感器：實時反饋當前負載，確保加載準確性。
控制系統：PLC或微控制器，協調各部件動作。
2. 工作原理
（1）砝碼選擇與定位
砝碼排列方式：
塔式堆疊：砝碼中心孔同軸疊放，通過升降機構逐層添加。
轉盤式排列：砝碼平鋪在旋轉平臺上，通過旋轉選擇目標砝碼。
定位機制：電機驅動機械臂或轉盤移動到目標砝碼位置，由位置傳感器確認對準。
（2）砝碼抓取與釋放
電磁鐵吸附：砝碼頂部嵌入鐵質材料，通電時吸附，斷電時釋放（需避免剩磁影響精度）。
氣動夾爪：通過氣壓控制夾取砝碼邊緣，適用于無磁干擾場景。
機械卡扣：利用砝碼的凹槽或凸緣進行物理固定，可靠性高但結構復雜。
（3）加載過程
指令接收：系統根據校準需求（如加載100g），選擇對應的砝碼組合（如100g單塊或50g+20g+20g+10g組合）。
砝碼轉移：機械臂將砝碼移至稱重平臺上方，緩慢下降以避免沖擊。
稱重反饋：稱重傳感器實時監測負載變化，若誤差超限則觸發調整（如重新加載或補償）。
卸載流程：校準完成后，機械臂將砝碼移回原位。
3. 關鍵技術
防震設計：砝碼加載時需緩沖機構（如彈簧、氣墊）減少沖擊，避免影響稱重精度。
防污染措施：不銹鋼砝碼需密封或覆蓋，防止灰塵、油污改變質量。
多級校準：支持組合加載（如1-2-5序列），通過少量砝碼實現多量程覆蓋。
冗余校驗：定期自檢砝碼質量，避免長期使用導致的磨損或腐蝕誤差。
4. 應用場景
實驗室天平：全自動校準，減少人工干預。
工業生產線：快速批量校準高精度傳感器。
檢衡車：動態加載砝碼檢測地磅等大型設備。
5. 優勢與挑戰
優勢：
提高校準效率和重復性。
減少人為誤差和不銹鋼砝碼磨損。
挑戰：
高精度機電系統成本較高。
需定期維護以避免機械磨損或傳感器漂移。
通過上述設計，不銹鋼圓形砝碼自動加載系統能夠實現快速、精準的力值或質量校準，適用于對精度和自動化要求嚴苛的場合。
